Flächenelastischer Doppelträger-Schwingboden DT 70/100 MX


Doppel-Schwingträger und Blindboden aus nordischer Kiefer nach nach DIN/ISO/EN 18032 mit Güteüberwachung. Abstand der Schwingelemente (Mitte-Mitte) 500mm, Lastverteiler-Platte aus 9-lagigem Sperrholz - nach DIN 13986 / DIN 636 und DIN 68705/3. Rundum belüftete Konstruktion für Aufbauhöhen von 75- bis 250mm. Für den Einbau auf Fußbodenheizungen geeignet. Prüfzeugnis Nr. 104503/37007.

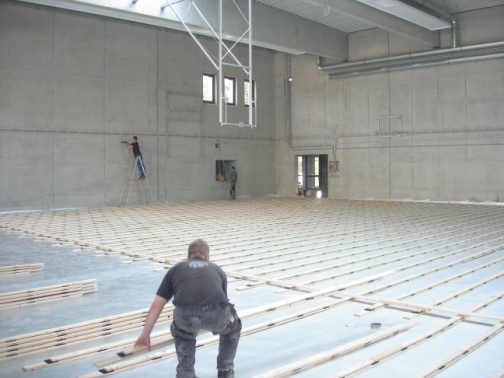

Montage der Doppelschwingträger vor dem Einbau
des Blindbodens >>>










Abdichtung, Knarrschutz und Dampfsperre richten sich nach den Anforderungen der Ausschreibung. Technische Daten - siehe unten.


Leistungsverzeichnisse (LV) zum herunterladen:
DT 70/100 MX RTF-Datei
DT 70/100 MX PDF-Datei
DT 70/100 MX GAEB-Datei

Montage der Doppelschwingträger







Technische Angaben zum WAGNER Sportboden - Typ DT 70 / 100 - MX

Geräuschentwicklung und Schallausbreitung

Konstruktionsbedingt geringe Geräuschentwicklung und Schallausbreitung beim Balltippen, geringe Ausbreitung von Vibrationen.

Gerätehülsen und Revisionsschächte

Abdeckungen für Gerätehülsen und Spannhaken, bestehend aus Rahmen und Deckel aus Kunststoff oder Aluminium - mit Oberbelag des Hallenbodens belegt. Lichter Durchgang bis 330mm.

Anschlüsse

Übergänge zu starren Böden in Nebenräumen durch elastische Profile - Wandanschlüsse als Hartholz-Sockelleiste.

Fussbodenheizung

Für den Einbau einer Fussbodenheizung wird die Gesamtkonstruktion des Schwingbodens höher gesetzt.

Mehrzweck-Nutzung

Voraussetzung ist ein geeigneter Belag die Verwendung von Stuhlgelenk-Gleitern wird empfohlen.

Lastannahme

nach DIN 1055-3 Abs. 6 - lotrechte Verkehrslasten - gleichmäßig verteilte Last =5kN/m2







1. Aufbau des Sportbodens:

1.1 Ebener Industrieboden als Unterlage - darauf im Regelfall eine Feuchtigkeitssperre aus metallgitter-verstärkten Bitumen-Schweissbahnen.

1.2 Auflager aus PUR-gebundenen Gummigranulat-Pads.

70x100x14mm

1.3 Schwingträger aus zwei Federbrett-Lagen aus nordischer Kiefer mit Zwischenabstand durch elastische Gummigranulat-Stege gehalten.
Die obere Federbrettlage ist zum unteren Federbrett um 250mm versetzt.
Bretter Fi/Ta nach DIN 68365 Güteklasse II, vierseitig gehobelt.

obere Federbrettlage: 500x95x16mm
unteres Federbrett:
3500x95x16mm
Zwischenstege:
60x100x7mm

1.4 Blindboden aus nordischer Kiefer.
Bretter Fi/Ta nach DIN 68365 Güteklasse II, vierseitig gehobelt.

3500x95x16mm
lichter Abstand: 33mm

1.5 Knarrschutz und Dampfsperre aus PE-Folie

0,1mm

1.6 Lastverteilungsplatte aus Sperrholz nach DIN 68705 / Teil 3.
Nut-Feder-Verbindung - auf Blindboden verschraubt.

2.500x1.250x12mm

1.7 Oberbelag aus LINOLEUM oder Parkett.

2. Prüfung / DIN 18032:

Anforderung nach
DIN V 18032/2

Minimalwert

Maximalwert

Mittelwert

2.1 Kraftabbau KA55

min. 53%

60%

66%

63 %

2.2 Standardverformung vertikal StVv

min. 2,3mm

2,5mm

3,7mm

3,1mm

2.3 Durchbiegungsmulde W500









Richtung 1

max. 15%

8%

19%

15%

Richtung 2

max. 15%

10%

16%

13%

Richtung 3

max. 20%

10%

19%

15%

Richtung 4

max. 20%

9%

16%

13%

2.4 Verhalten bei rollender Last VRL (Achslast ohne Schäden)

1500N

1500N

1500N

1500N

2.5 Ball-Reflexion BR

min. 90%

90%

93%

92%
