Flächenelastischer
Sperrholz-Schichtboden ES20 MXB für geringe Aufbauhöhen |
|
Flächenelastischer
Sportboden nach DIN / ISO 18032-2 - 2001-4 mit Güteüberwachung.
Vollständig hinterlüfteter Sperrholz- Schichtboden
als Spezialkonstruktion, für geringe Aufbauhöhen
von 37- bis 200mm. Für den Einbau auf Fußboden-
heizungen geeignet - Prüfzeugnis
Nr. 103205/37016
|
|

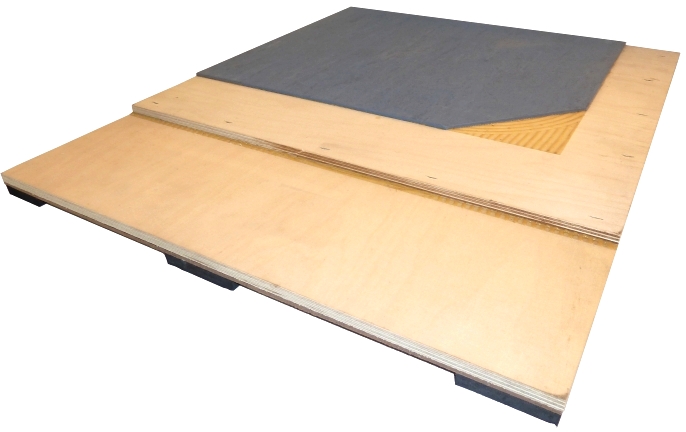

Modell
des Schichtholz-
Schwingbodens
ES20 MXB >>>
|
|

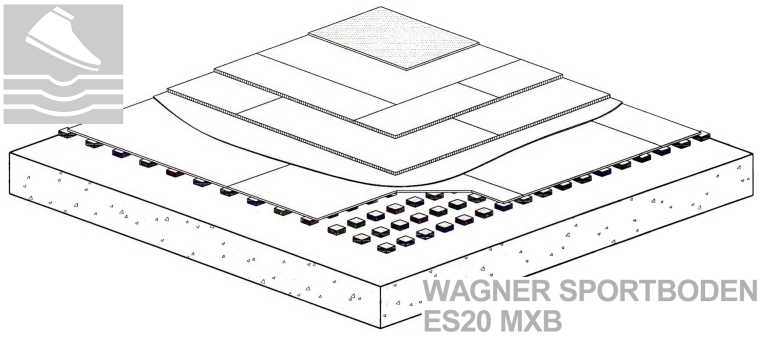

Sandwich-Konstuktruktion
mit großflächiger Belüftung durch
rasterförmig unterhalb der
Trägerplatte angeordnete und verklebte
Elastikpads als Schwingbodenmodule.
Deshalb
ist der ES20 MXB insbesondere
dann geeignet, wenn die Anschlüsse
keine großen Aufbauhöhen zulassen.
Leistungsverzeichnisse
(LV) zum herunterladen:
ES20
MXB als RTF-Datei
ES20 MXB als PDF-Datei
ES20
MXB als GAEB-Datei
|
|
|
|
|
|
|
|
|
|
Technische Angaben zum WAGNER
Sportboden - Typ ES20 MXB
|
|
Geräuschentwicklung und Schallausbreitung
|
Konstruktionsbedingt
geringe
Geräuschentwicklung und Schallausbreitung
beim Balltippen, geringe Ausbreitung
von Vibrationen.
|
|
Gerätehülsen
und Revisionsschächte
|
Abdeckungen
für Gerätehülsen und Spannhaken, bestehend
aus Rahmen und Deckel aus Kunststoff
oder Aluminium - mit Oberbelag des Hallenbodens
belegt. Lichter Durchgang bis 330mm.
|
|
Anschlüsse
|
Übergänge
zu starren Böden in Nebenräumen durch elastische Profile
-
Wandanschlüsse als Hartholz-Sockelleiste.
|
|
Angaben
zur Lastverteilerplatte
|
F2
Lagen - 9mm Birkensperholz-Platten
|
|
Mehrzweck-Nutzung
|
Voraussetzung
ist ein geeigneter Belag die Verwendung von
Stuhlgelenk-Gleitern wird empfohlen.
|
|
Lastannahme
|
nach
DIN 1055-3 Abs. 6 - lotrechte Verkehrslasten
- gleichmäßig verteilte Last =5kN/m2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.
Aufbau des ES20 MXB Sportbodens:
|
1.1
Ebener Industrieboden als Unterlage
- darauf im Regelfall eine Feuchtigkeitssperre
aus metallgitter-verstärkten Bitumen-Schweissbahnen.
|
|
1.2 Flächenelastische
Trägerschicht (Hartfaserplatte mit Kautschuk).
|
1.220
x 2.260 x 18mm
|
|
1.3
Trennschicht - PE-Folie
|
0,1mm
|
|
1.4
mittlere Lage - Sperrholzplatten nach
DIN / EN 636, Holzart Birke, 7-fach verleimt.
|
1.525
x 1.525mm
|
|
1.5
obere Lage - Sperrholzplatten nach DIN
/ EN 636, Holzart Birke, 7-fach verleimt.
|
1.525
x 1.525mm
Dispersionsklebstoff
|
|
2.
Prüfung
/ DIN 18032:
|
Anforderung
nach
DIN V 18032/2
|
Minimalwert
|
Maximalwert
|
Mittelwert
|
|
2.1
Kraftabbau KA55
|
min.
53%
|
61%
|
64%
|
66
%
|
|
2.2
Standardverformung vertikal StVv
|
min.
2,3mm
|
2,9mm
|
3,4mm
|
3,7mm
|
|
2.3
Durchbiegungsmulde W500
|
|
|
|
|
|
Richtung
1
|
max.
15%
|
3%
|
20%
|
12%
|
|
Richtung
2
|
max.
15%
|
11%
|
20%
|
15%
|
|
Richtung
3
|
max.
20%
|
11%
|
18%
|
14%
|
|
Richtung
4
|
max.
20%
|
12%
|
19%
|
15%
|
|
2.4
Verhalten
bei rollender Last VRL (Achslast
ohne Schäden)
|
1500N
|
1500N
|
1500N
|
1500N
|
|
2.5
Ball-Reflexion
BR
|
min.
90%
|
93%
|
96%
|
91%
|
|
|
|
|
